GCK低压抽出式开关柜

GCK系列低压抽出式开关设备适用于额定工作电压380~660V交流三相四线、三相五线系统,作为电力系统的发电厂、变电站,工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照照明及电动机集中控制之用。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。

结构说明

柜体为组合装配式结构,骨架采用KB型材(C型材)或KS型材(8MF型材)组装而成。水平母线放置柜顶,顶盖可开启,柜体装有后门,出线方式采用后出线,安装、维修更便捷。柜体防护等级IP3X4X。抽屉采用开门或带门操作方式,开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构,带门操作时抽屉采用CXJG型操作机构。次插件采用新型的无活门方式,可靠性更高,单元回路额定电流00A以下,其中1/2单元抽屉最大电流可达到100A。

KB型材

柜架的全部结构件均通过自攻螺钉连接,按按需要加装门、面板、隔板、支架及抽屉部件,以便组合成完整的开关柜柜架。柜体及部件安装孔按模数E=25mm变化,安装灵活方便。抽抽屉单元有200/4、200/2、200、300、400、500、600等系列单元高度根据各回路电流等级不同所选占有抽屉单元高度。抽屉有效安装高度1800mm。

KS型材

采用KS型钢和专用连接件组成,型材截面积大,有足够的钢度,组装简单,工艺性强,稳稳固性能好。柜体及部件安装孔按模数E=20mm变化、安装灵活方便。抽抽屉单元有2002、200、300、400、500、600等系列单元高度,抽屉有效安装高度1800mm。

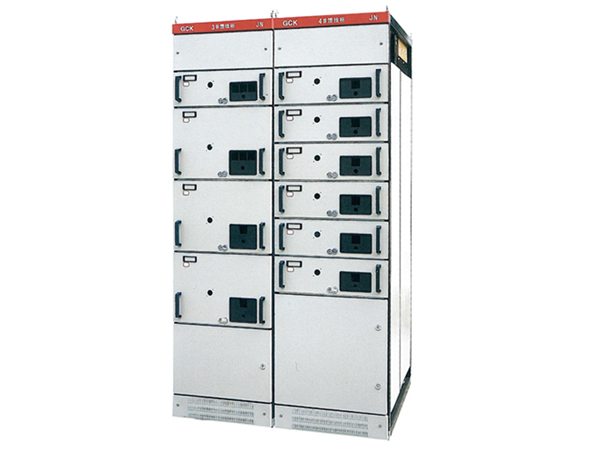

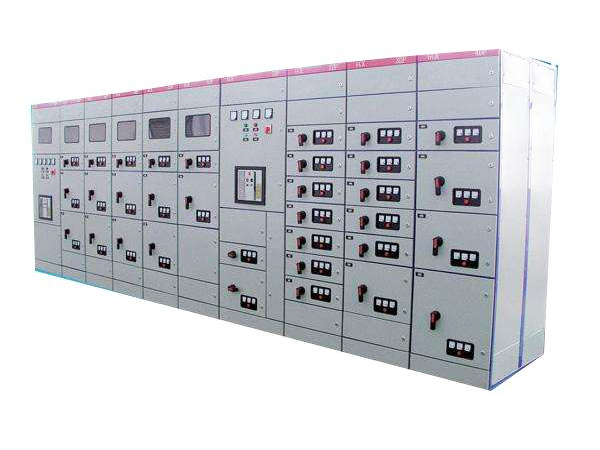

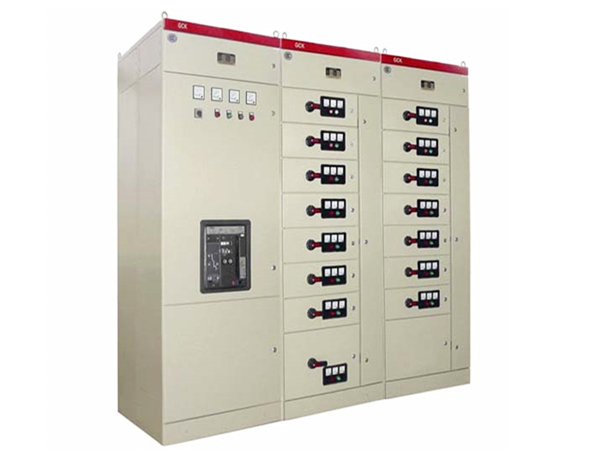

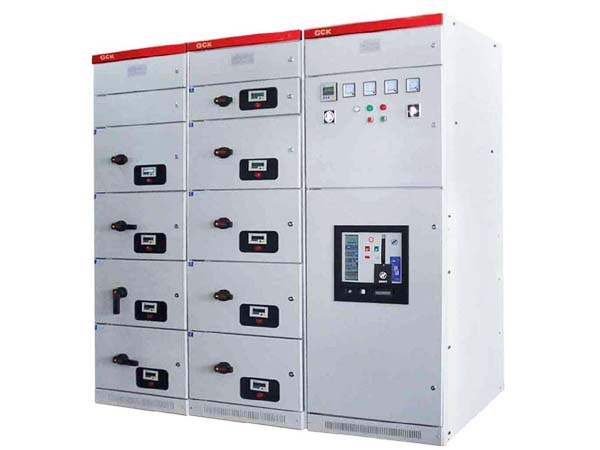

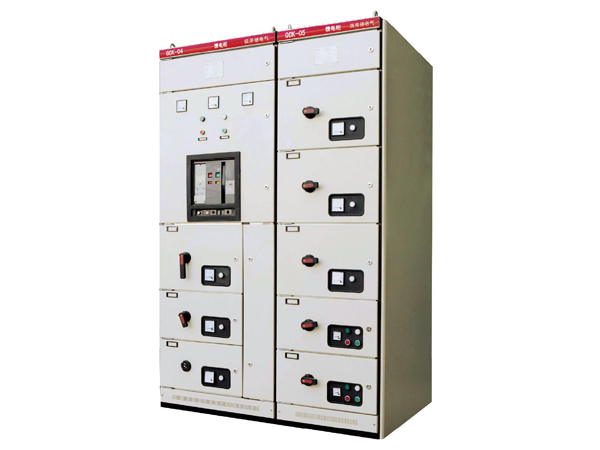

相关图集
